SKV (HS) mit 47 m³/h

Anzahl	Stückpreis
Bis 2	€ 456,00*
Ab 3	€ 410,40*

Preise exkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)

Motorgröße

Produktnummer: SKV-HS-47-3-916

Produktinformationen "SKV (HS) mit 47 m³/h"

1 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:

max. Luftmenge: 47 m³/h
Anschlußgewinde: G 1¼"

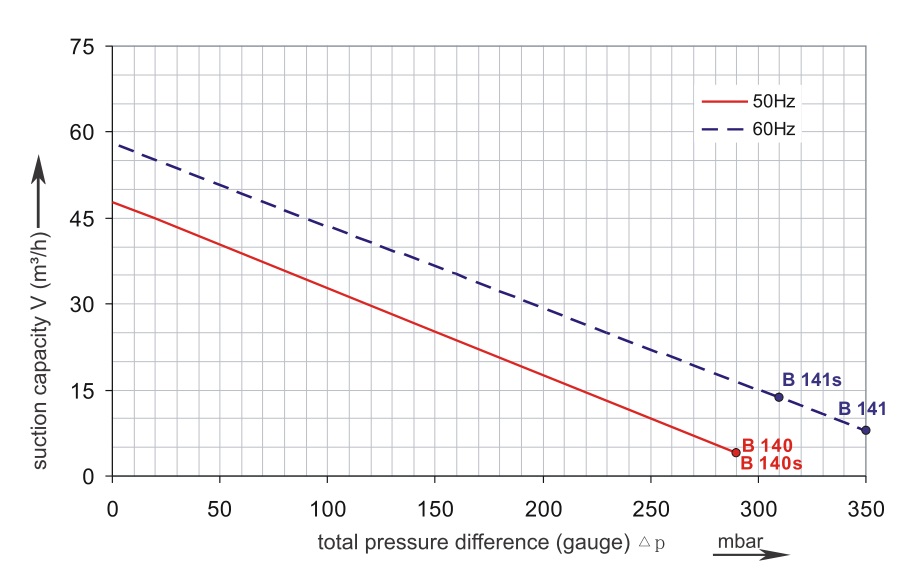

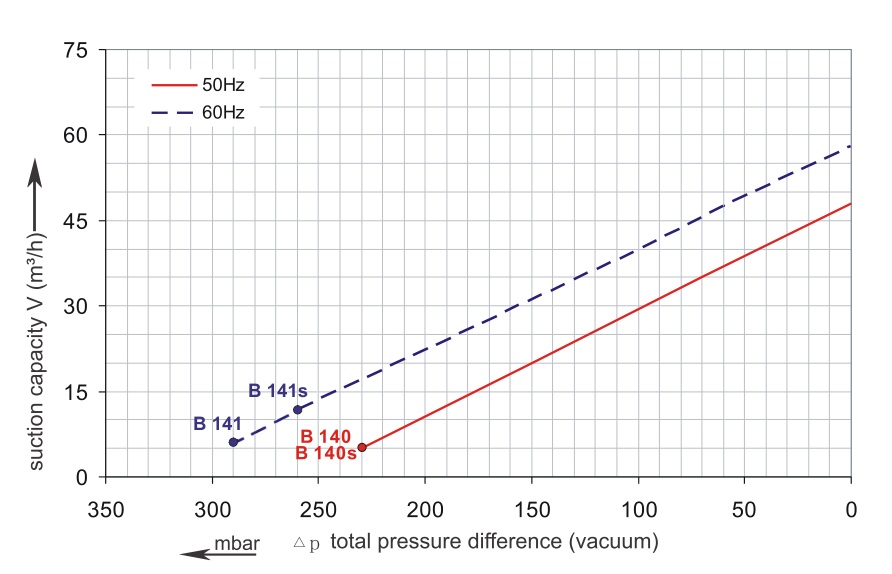

Modell	Kurven- punkt	Anzahl Phasen	Motor- leistung [kW]	Energie- effizienz- klasse	Spannung [V]	Strom [A]	Druck- betrieb max. [mbar]	Vakuum- betrieb max. [mbar]
SKV-HS-47-1-171	B140S	1~	0,55	-	230	3,7	+290	-230
SKV-HS-47-3-916	B140	3~	0,7	IE1	200-240 Δ / 345-415 Y	2,2	+290	-230
SKV-HS-47-3-P36	1	3~	0,95	IE3	190-210 YY / 220-240 Δ / 380-420 Y	2,1	+290	-230

Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

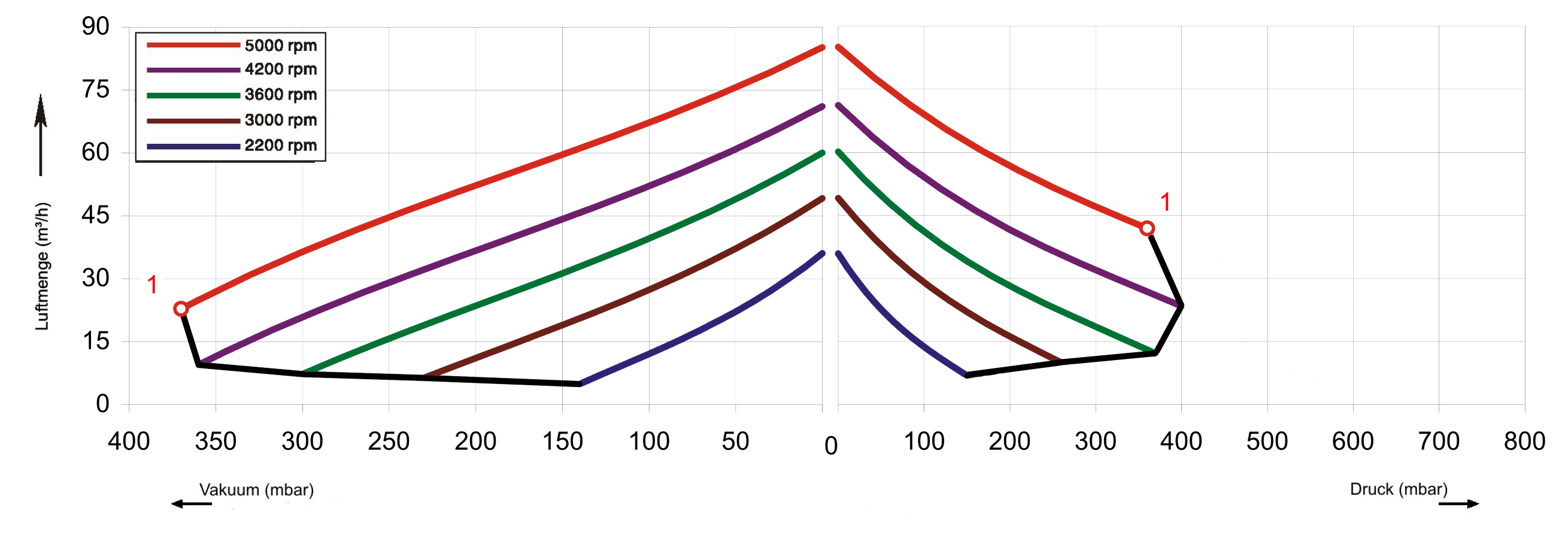

FU-Betrieb:

Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie
Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

Downloads

Zubehör

T-Stück G 1¼'' für RV01 / RV02 / RV125

geeignet für: Seitenkanalverdichter mit G 1¼" Anschlussgewinde Funktion: Für die Montage eines Sicherheitsventils (Druck- bzw. Vakuum-) wird ein T-Stück benötigt. Für die direkte Montage am Seitenkanalverdichter ist ein Doppelnippel vorgesehen. technische Daten: Anschlüsse: 1x AG 1¼" Anschluss am Seitenkanalverdichter (mittels Doppelnippel)1x IG 1¼" Anschluss des Sicherheitsventils1x IG 1¼" Anschluss der Druck- / Vakuum-Applikation Material: Temperguss verzinkt (T-Stück) / PVC-U (Doppelnippel) geeignet für: SKV-NS-50 / SKV-NS-70 / SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS (-47 bis -165)alle SKV-HD (-47 bis -165)SKV-HT-120

€ 33,99*

Details

Schalldämpfer G 1¼'' Metall

Zusatzschalldämpfer für Seitenkanalverdichter mit G 1¼" Anschlussgewinde geeignet für: Seitenkanalverdichter im Druck- als auch Vakuum-Betrieb Funktion: Die Seitenkanalverdichter sind werksseitig mit Schalldämpfern sowohl am Druck- wie auch am Saugstutzen ausgestattet. Entsprechende Schalldruckpegel der jeweiligen Modelle können den Datenblättern entnommen werden. Je nach Konfiguration können jedoch weitere Schalldämmmaßnahmen notwendig sein. Unsere Zusatzschalldämpfer können einfach in Reihe mit den werkseitigen Schalldämpfern geschaltet werden, die Montage ist hierbei über die werksseitigen Gewindeflansche möglich. Je nach Konfiguration lässt sich mit den kurzen Zusatzschalldämpfern der Schalldruckpegel um ~ 3dB(A) senken, mit den längeren um ~ 5dB(A). technische Daten: Ausführung: Anschluss G 1¼" (beidseitig) Abmessungen (Durchmesser C / Länge A): 70 mm / 210 mm bzw. 420 mm passend für: SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS / -HD / -HT

Ab € 48,20*

Details

Schlauchadapter G 1¼''

Funktion: Schlauchadapter für Seitenkanalverdichter mit G 1¼" Anschlußgewinde technische Daten: Schlauch-Durchmesser: 32 mm 38 mm 40 mm 50 mm 60 mm Anschlußmaß:(ggf. Reduzierung) 1" → 1¼" 1¼" 1¼" 1¼" 1¼" Material: PVC-U Al PVC-U PVC-U PVC-U passend für: SKV-NS-55 bis SKV-NS-95SKV-ND-88 bis SKV-ND-120SKV-HS-47 bis SKV-HS-165SKV-HD-47 bis SKV-HD-165SKV-HT-120 und SKV-HT-170

Ab € 11,85*

Details

PUR-Schlauch

PUR - Luftschlauch mit Durchmesser 32 mm - 115 mm geeignet für: Seitenkanalverdichter im Vakuum- als auch Druck-Betrieb Funktion: Die PUR-Schläuche mit Spiralverstärkung sind für viele Anwendungsbereiche geeignet, da sie druck- wie auch vakuumfest sind.Diese Qualität wird z.B. auch zum Fördern von Kunststoffgranulaten verwendet. technische Daten: Ausführung: hochwertiger PUR-Schlauch mit Spiralverstärkung Eigenschaften: innen relativ glatt, außen gewelltflexibelschwer entflammbar (DIN 4102 B1)Temperatur: -40°C bis +90°Cantistatisch < 10⁹ Ohmhoch abriebfestFarbe: transluzent Schlauchdimensionen: DN: 32 / 38 / 40 / 45 / 50 / 60 / 80 / 100 / 115 mm

Ab € 14,10*

Details

Durchgangsfilter G 1¼''

Durchgangsfilter für Seitenkanalverdichter und Drehschieber-Vakuumpumpen mit G 1¼" Anschlussgewinde geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen im Vakuum-Betrieb Funktion: Der Einsatz eines Filters zum Schutz der Seitenkanalverdichter wie auch der Drehschieber-Vakuumpumpen ist obligatorisch. Die Pumpen arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher würde eindringender Schmutz das Gerät beschädigen. Bei den Drehschieber-Vakuumpumpen würde es zusätzlich zur Verschmutzung der Betriebsmittel führen. technische Daten: Luftmenge: 84 m³/h passend für: G ¾": SKV-RVP-O-20-0020 G 1": SKV-NS-50 / SKV-NS-70 G 1¼": SKV-NS-55 / SKV-NS-80 / SKV-ND-88SKV-HS-47 bis HS-87SKV-HD-47 bis HD-87SKV-RVP-O-05-0040 bis -0063 Achtung: die Durchgangsfilter werden standardmäßig ohne Anbauteile ausgeliefert!

Ab € 50,05*

Details

Personalisiertes Typenschild

Ihr eigenes Typenschild für Seitenkanalverdichter und Drehschieber-Vakuumpumpen Folgende Optionen sind möglich:- Angabe Ihrer Firmendaten- Auf Wunsch Angabe einer eigenen Modellbezeichnung- Auf Wunsch neutrale (personalisierte) Betriebsanleitung - Neutrale Verpackung und Versand mit Ihrem Lieferschein (farbig auf DIN A4 Papier ausgedruckt) Bitte beachten Sie, dass wir für die Erstellung dieses Typenschilds folgende Vollmacht benötigen!

€ 15,00*

Details

Ansaugfilter G 1¼''

Ansaugfilter (mit Metallhaube) G 1¼" für Seitenkanalverdichter geeignet für: Seitenkanalverdichter im Druckbetrieb Funktion: Die Seitenkanalverdichter arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher ist der Einsatz eines Filters obligatorisch. technische Daten: Luftmenge: 85 m³/h passend für: SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120SKV-HS-47 / SKV-HS-66SKV-HD-47 / SKV-HD-66 Achtung: sicherer Anbau des Ansaugfilters an den SKV nur mit 90° Bogen möglich!

Ab € 51,58*

Details

Sicherheitsventil RV125 ohne Filter für Druckbetrieb

Sicherheitsventil RV125 (1¼" / Feder V1)

Sicherheitsventil RV125 für Seitenkanalverdichter mit G 1¼" Anschlussgewinde geeignet für: Seitenkanalverdichter im Druck- bzw. Vakuumbetrieb Funktion: Die Seitenkanalverdichter werden sowohl durch den externen Motorlüfter als auch durch die zu fördernde Luft im Seitenkanal gekühlt. Daher ist ein sicherer und ordnungsgemäßer Betrieb nur dann möglich, wenn gewährleistet ist, dass der Seitenkanalverdichter unterhalb der maximal zulässigen Druckdifferenz betrieben wird. Durch den Einsatz eines Sicherheitsventils wird sichergestellt, dass ab einem einstellbarem Differenzdruck immer eine ausreichende Luftmenge für die Kühlung des Aggregats zur Verfügung steht. technische Daten: Ausführung: Druck bzw. Vakuum über Federvorspannung einstellbar(nicht voreingestellt!) Anwendung: zur Begrenzung eines maximalen Drucks bzw. Vakuums Feder: V1 Gehäusematerial: Aluminium Optionen: - ohne Ansaugfilter: Druck-Betrieb (eingeschränkt auch im Vakuum-Betrieb möglich)- mit Ansaugfilter: Vakuum-Betrieb passend für: SKV-NS-80SKV-NS-95SKV-ND-88SKV-ND-120SKV-HS-47 bis -HS-165SKV-HD-47 bis -HD-165 Einbauanleitung Achtung: die passenden T-Stücke zum Einbauen mitbestellen Der Druckbereich kann abhängig vom eingesetzten SKV-Modell und der Betriebsart variieren!

Ab € 55,62*

Details

SKV-HS-47-1-171

Anschlusskabel 230 V

230 V Anschlusskabel für Seitenkanalverdichter Ausführung: 230 V Stecker mit 3 m oder 5 m Leitung

Ab € 16,48*

Details

Motorschutzschalter 2,5 - 4 A (230 V)

geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen Funktion: Gemäß Norm DIN EN 60204-1 müssen Motoren mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Dies trifft für den Großteil unserer Seitenkanalverdichter zu. Ein Motorschutzschalter stellt sowohl einen Überlastungsschutz als auch einen Kurzschlussschutz für die Kabel- und Leitungen sicher. Kommt es zu einer unzulässigen Stromerhöhung, z.B. durch Überlastung oder Blockierung des Motors, schaltet der Motorschutzschalter alle aktiven Leiter ab. Einen Übertemperaturschutz wie auch Phasenausfallschutz kann ein Motorschutzschalter nicht gewähren, hierfür sind weitere Maßnahmen zu ergreifen. technische Daten: Ausführung: 230 V (1~) Bemessungsstrom: 2,5 - 4,0 A Optionen: - Motorschutzschalter- Motorschutzschalter mit Kunststoffgehäuse (IP 55)- Motorschutzschalter mit Kunststoffgehäuse und 3 m Anschlusskabel (verkabelt)

Ab € 30,38*

Details

SKV-HS-47-3-916

Motorschutzschalter 1,6 - 2,5 A (400 V)

geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen Funktion: Gemäß Norm DIN EN 60204-1 müssen Motoren mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Dies trifft für den Großteil unserer Seitenkanalverdichter zu. Ein Motorschutzschalter stellt sowohl einen Überlastungsschutz als auch einen Kurzschlussschutz für die Kabel- und Leitungen sicher. Kommt es zu einer unzulässigen Stromerhöhung, z.B. durch Überlastung oder Blockierung des Motors, schaltet der Motorschutzschalter alle aktiven Leiter ab. Einen Übertemperaturschutz wie auch Phasenausfallschutz kann ein Motorschutzschalter nicht gewähren, hierfür sind weitere Maßnahmen zu ergreifen. technische Daten: Ausführung: 400 V (3~) Bemessungsstrom: 1,6 - 2,5 A Optionen: - Motorschutzschalter- Motorschutzschalter mit Kunststoffgehäuse (IP 55)- Motorschutzschalter mit Kunststoffgehäuse und 3 m Anschlusskabel (verkabelt)

Ab € 28,32*

Details

Anschlusskabel 400 V

400 V Anschlusskabel für Seitenkanalverdichter Ausführung: 400 V 16A CEE-Stecker mit 3 m oder 5 m Leitung Hinweis: Entsprechend Norm EN 60204-1 muss ein Aggregat mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Der Einsatz eines Motorschutzschalters schützt den Motor sowohl gegen Überlastung als auch einen Kurzschluss.Eine direkte Verkabelung ohne Motorschutzschalter ist nur gemäß dieser Norm möglich.

Ab € 30,90*

Details

Inveor M an einem SKV-NS-318 vormontiert

Frequenzumrichter 1,1 kW - Inveor M

geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen Funktion: Ein Großteil (siehe Beschränkungen) unserer Seitenkanalverdichter lässt sich mit Frequenzumrichter betreiben.Auf diese Weise lassen sich modellabhängig die möglichen Betriebspunkte durch Variation der Frequenz erweitern. technische Daten: Leistung: 1,1 kW (400 V) Nennstrom Ausgang (eff.): 3,1 A Ausstattung: - verschiedene Bedienmöglichkeiten wählbar (siehe Optionen)- schnelle und einfache Konfiguration- EMV nach DIN-EN-61800-3: C2- Schutzart: IP 65 (ab 11 kW: IP 55)- Kühlung: passiv gekühlt (ab 11 kW: aktiv gekühlt)- diverse Schutzfunktionen (siehe Datenblatt)- Eingang für BiMetall-Schalter- integriertes Ethernet und Feldbus-Optionen (auf Anfrage) Ausführung: Frequenzumrichter wird nur am Seitenkanalverdichter angebaut und verkabelt geliefert Optionen: - Standard: mit integriertem Potentiometer ohne Display- MMI-Option: mit integriertem Potentiometer und Display (auf Anfrage)- Tastatur: mit integrieter Folientastatur ohne Display (auf Anfrage) Achtung: nur die SKV-Modelle mit 230/400V (Motorkennzahl -XX6) können von 37 – 87 Hz geregelt werden! die SKV-Modelle mit 400/690V (Motorkennzahl -XX7) können nur von 37 – 60 Hz (unter Leistungsverlust) geregelt werden! der Betrieb von Frequenzumrichtern ist nur mit allstromsensitiven FI-Schutzschalter (Typ B) zulässig Frequenzumrichter sind Sonderbestellungen und daher von der Rücknahme ausgeschlossen!
