SKV (HS) mit 66 m³/h
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
€ 493,00*
|
| Ab 3 |
€ 443,70*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)
Produktnummer:
SKV-HS-66-3-916
Produktinformationen "SKV (HS) mit 66 m³/h"
1 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 66 m³/h
Anschlußgewinde: G 1¼"
| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |

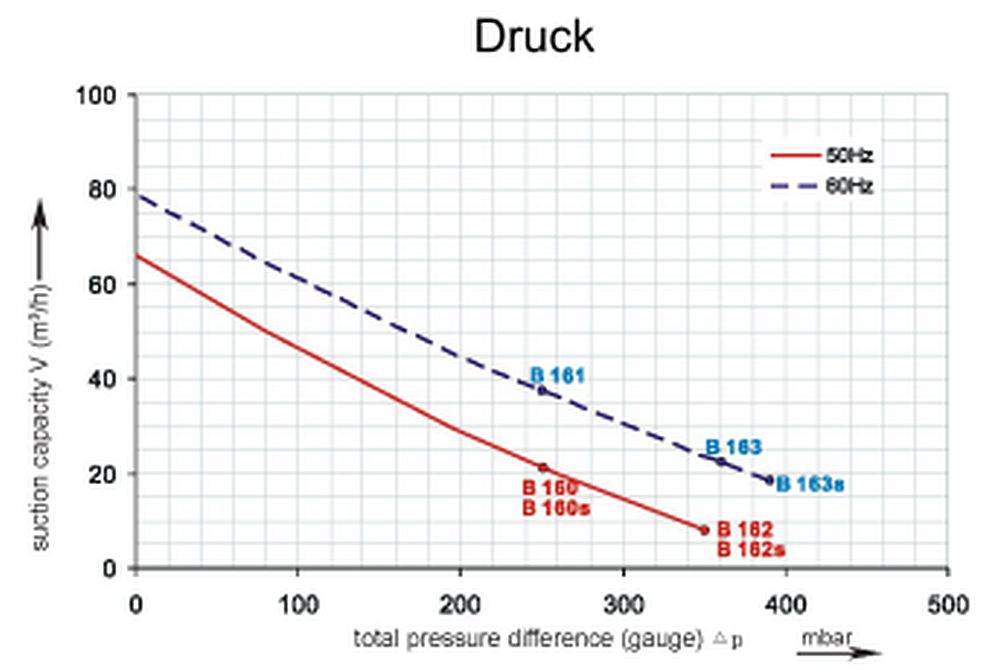

Druckbetrieb max. [mbar] |

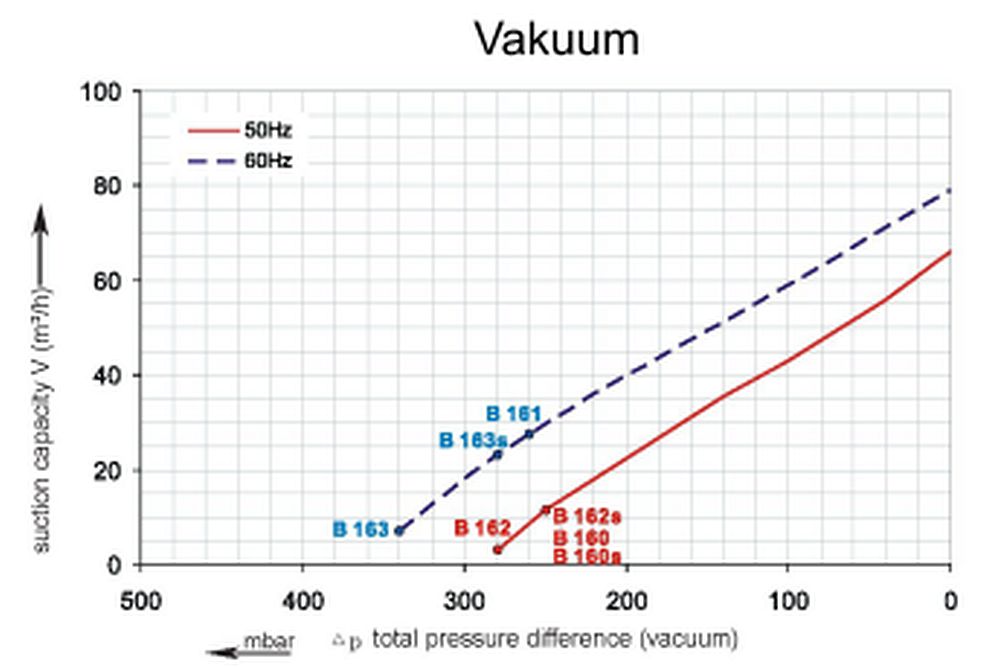

Vakuumbetrieb max. [mbar] |
| SKV-HS-66-1-171 |
B162S |
1~ |
0,94 |
- |
230 |
9,0 |
+350 |
-250 |
| SKV-HS-66-3-916 |
B160 |
3~ |
0,7 |
IE1 |
200-240 Δ / 345-415 Y |
2,2 |
+250 |
-250 |
| SKV-HS-66-3-926 |
B162 |
3~ |
0,81 |
IE1 |
200-240 Δ / 345-415 Y |
2,3 |
+350 |
-280 |
| SKV-HS-66-3-736 |
1 |
3~ |
0,95 |
IE3 |
200-240 Δ / 380-420 Y |
2,1 |
+350 |
-280 |
| SKV-HS-66-3-746 |
2 |
3~ |
1,3 |
IE3 |
200-240 Δ / 380-420 Y |
2,85 |
+350 |
-280 |
IE2 Motoren mit UL Zulassung
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

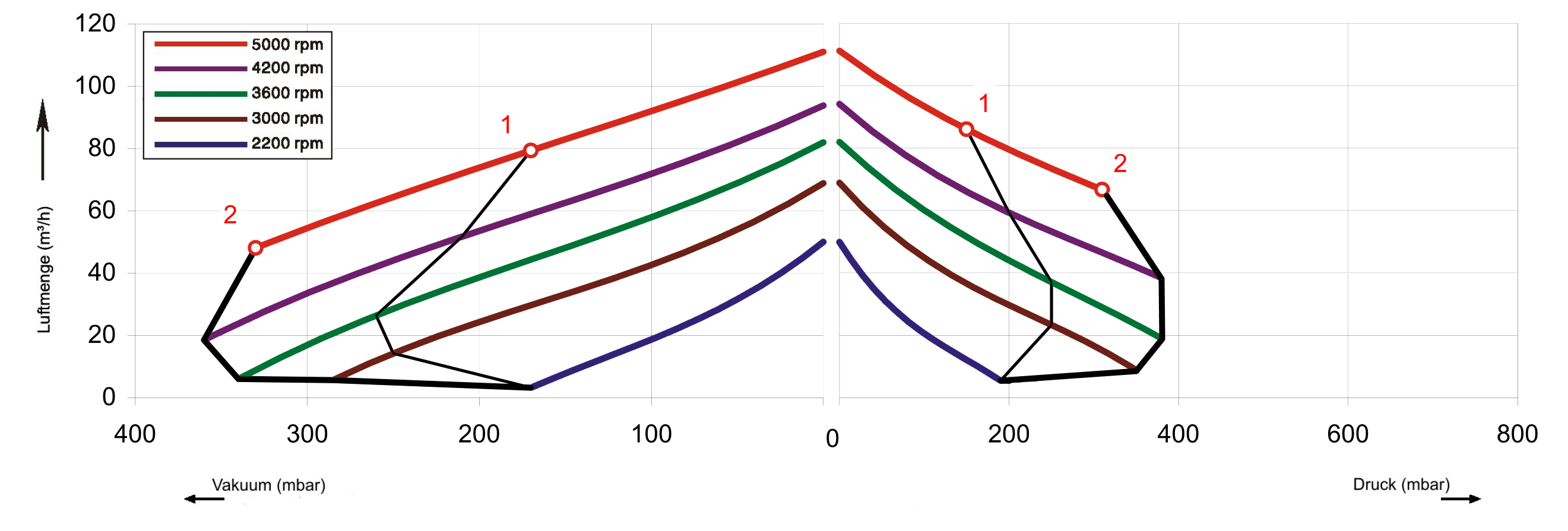

FU-Betrieb:
- Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie - Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
