SKV (HS) mit 120 m³/h
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
€ 806,00*
|
| Ab 3 |
€ 725,40*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)
Produktnummer:
SKV-HS-120-3-816
Produktinformationen "SKV (HS) mit 120 m³/h"
1 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 120 m³/h
Anschlußgewinde: G 1¼"

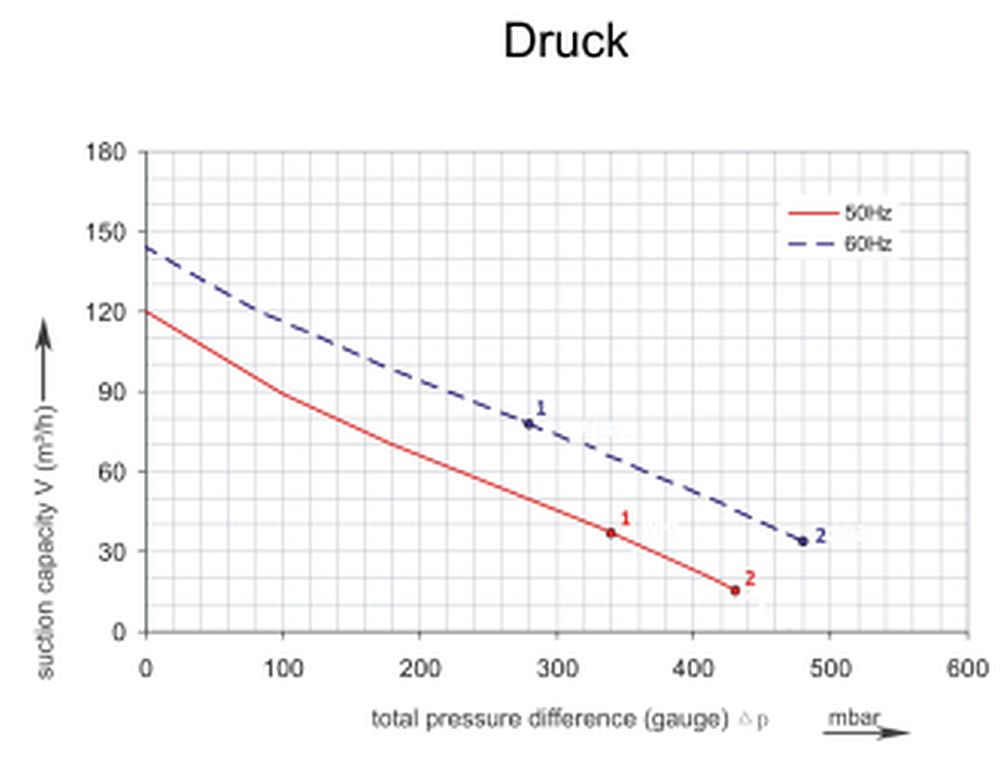

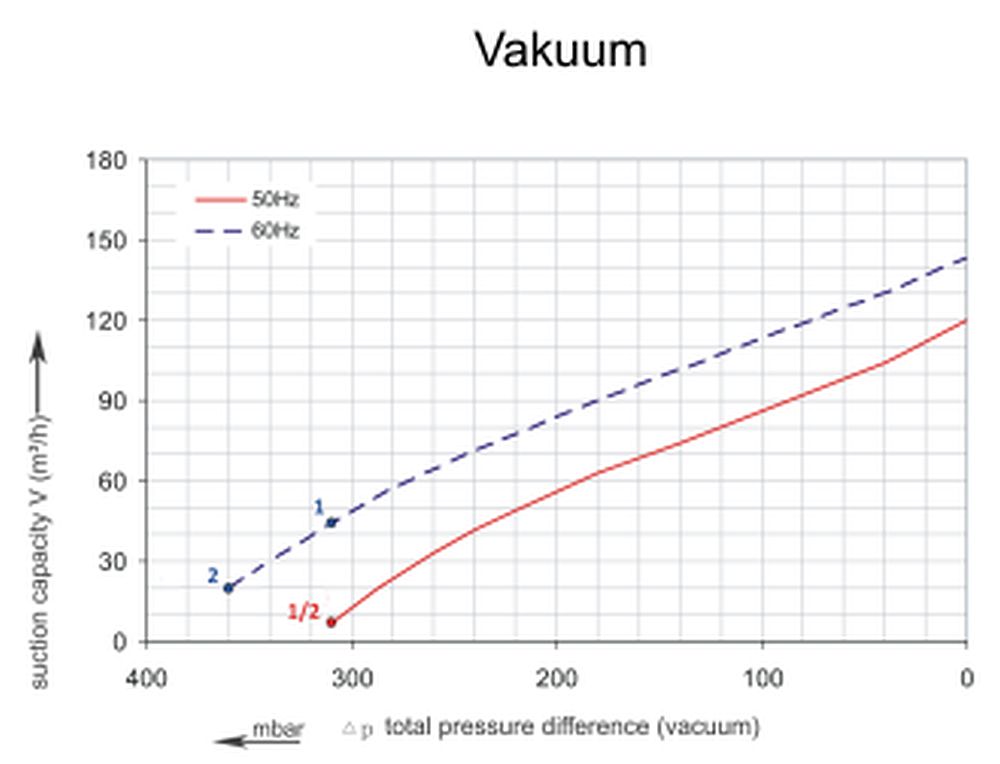

| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |
Druckbetrieb max. [mbar] |
Vakuumbetrieb max. [mbar] |
|
| SKV-HS-120-3-816 |
1 |
3~ |
1,5 |
IE2 |
 |
200-260 Δ / 350-450 Y |
3,05 |
+340 |
-310 |
| SKV-HS-120-3-826 |
2 |
3~ |
2,2 |
IE2 |
|
200-260 Δ / 350-450 Y |
4,4 |
+430 |
-310 |
| SKV-HS-120-3-716 |
1 |
3~ |
1,75 |
IE3 |
|
220-240 Δ / 380-420 Y |
3,5 |
+360 |
-310 |
| SKV-HS-120-3-726 |
2 |
3~ |
2,5 |
IE3 |
|
220-240 Δ / 380-420 Y |
5,0 |
+420 |
-310 |
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

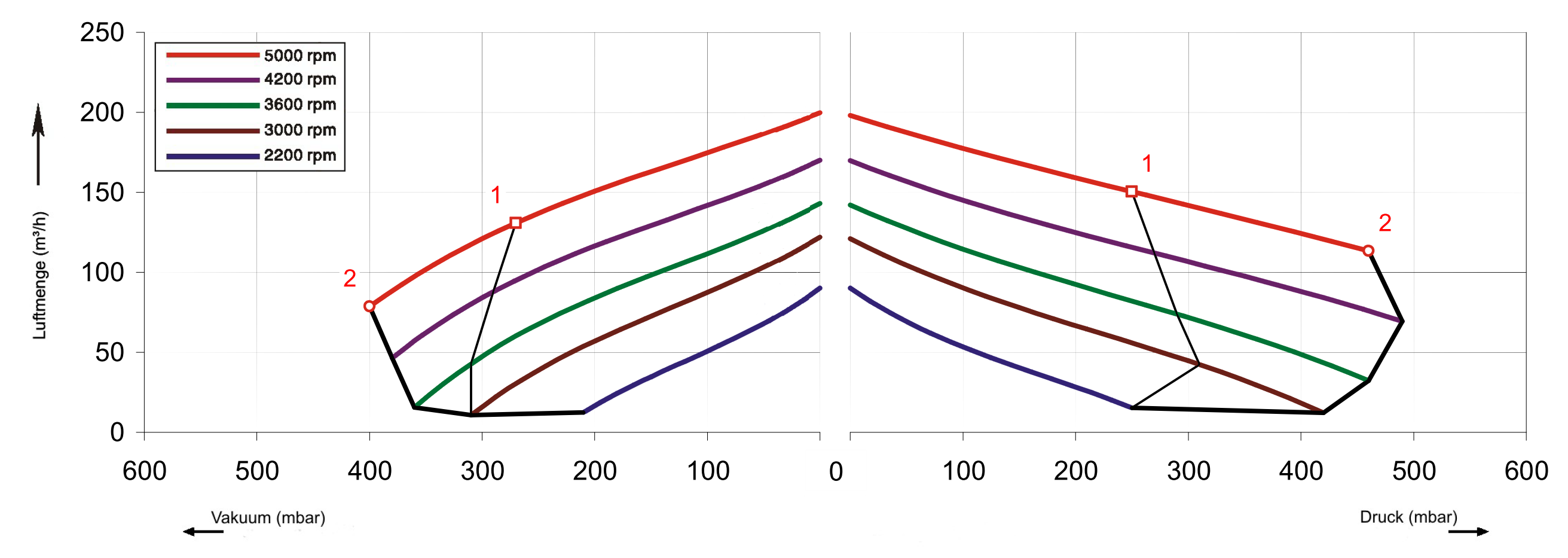

FU-Betrieb:
- Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie - Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
