SKV mit 1370 m³/h
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
€ 3.641,00*
|
| Ab 3 |
€ 3.276,90*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)
Produktnummer:
SKV-NS-1370-3-907
Produktinformationen "SKV mit 1370 m³/h"
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 1370 m³/h
Anschlußgewinde: G 4"

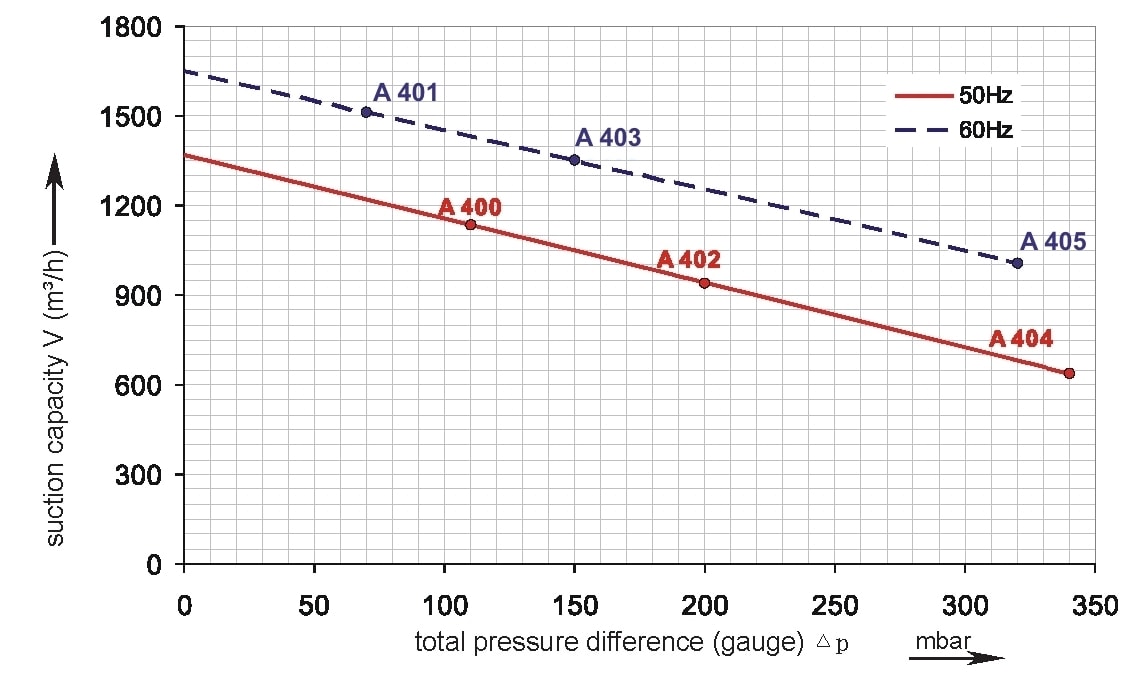

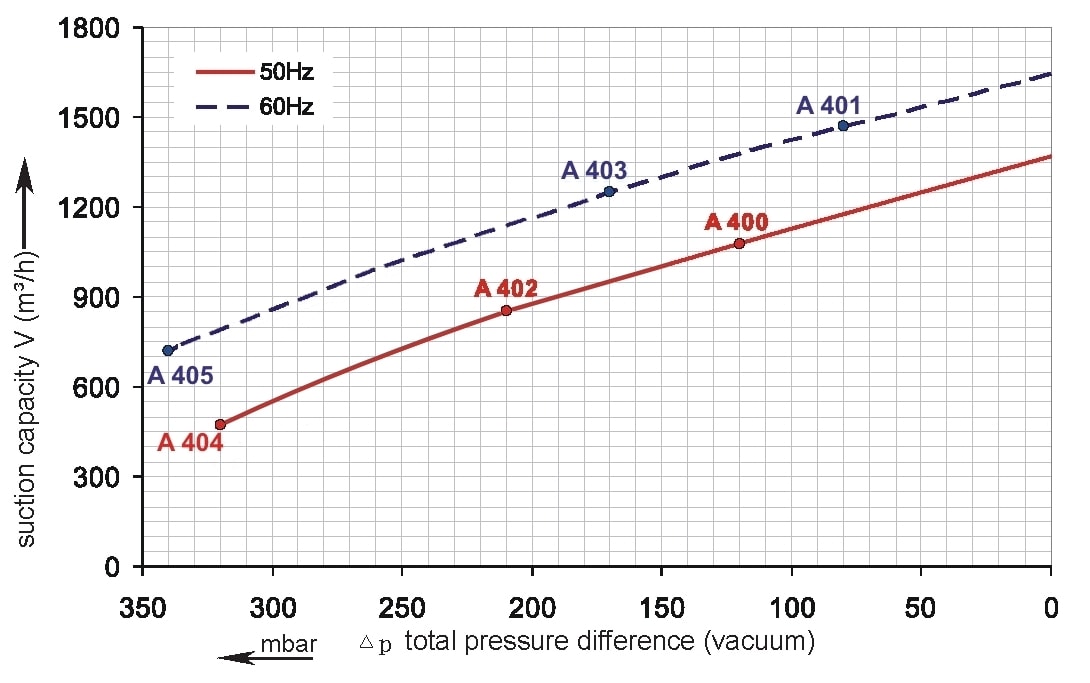

| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |
Druck- betrieb max. [mbar] |
Vakuum- betrieb max. [mbar] |
|
| SKV-NS-1370-3-907 |
A400 |
3~ |
8,5 |
IE1 |
345-415 Δ / 600-720 Y |
18,2 |
+110 |
-120 |
|
| SKV-NS-1370-3-917 |
A402 |
3~ |
12,5 |
IE1 |
345-415 Δ / 600-720 Y |
28,0 |
+200 |
-210 |
|
| SKV-NS-1370-3-937 |
A404 |
3~ |
18,5 |
IE1 |
345-415 Δ / 600-720 Y |
37,0 |
+340 |
-320 |
|
| SKV-NS-1370-3-806 |
1 |
3~ |
7,5 |
IE2 |
 |
abverkauft -> Nachfolgemodell: SKV-NS-1370-3-P06 |
|||
| SKV-NS-1370-3-816 |
2 |
3~ |
11,0 |
IE2 |
|
200-260 Δ / 350-450 Y |
19,8 |
+150 |
-150 |
| SKV-NS-1370-3-826 |
3 |
3~ |
15,0 |
IE2 |
|
200-260 Δ / 350-450 Y |
26,5 |
+230 |
-250 |
| SKV-NS-1370-3-836 |
4 |
3~ |
18,5 |
IE2 |
|
200-260 Δ / 350-450 Y |
32,0 |
+310 |
-320 |
| SKV-NS-1370-3-P06 |
1 |
3~ |
8,6 |
IE3 |
|
190-210 YY / 220-240 Δ / 380-420 Y |
15,5 |
+110 |
-120 |
| SKV-NS-1370-3-P16 |
2 |
3~ |
12,6 |
IE3 |
|
190-210 YY / 220-240 Δ / 380-420 Y |
23,3 |
+200 |
-210 |
| SKV-NS-1370-3-P26 |
3 |
3~ |
17,3 |
IE3 |
|
190-210 YY / 220-240 Δ / 380-420 Y |
31,7 |
+300 |
-310 |
| SKV-NS-1370-3-P36 |
4 |
3~ |
21,3 |
IE3 |
|
190-210 YY / 220-240 Δ / 380-420 Y |
38,3 |
+370 |
-320 |
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
FU-Betrieb:
- Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie - Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
