SKV mit 2050 m³/h

Anzahl	Stückpreis
Bis 2	€ 5.874,00*
Ab 3	€ 5.286,60*

Preise exkl. MwSt. zzgl. Versandkosten

Sonderbestellung, Lieferzeit 16-18 Wochen

Motorgröße

Motorspannung

230 VΔ / 400 VY (3-phasig)

400 VΔ / 690 VY (3-phasig)

Produktnummer: SKV-NDF-2050-3-927

Produktinformationen "SKV mit 2050 m³/h"

2 flutiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:

max. Luftmenge: 2050 m³/h
Anschluß: 201 mm Flansch

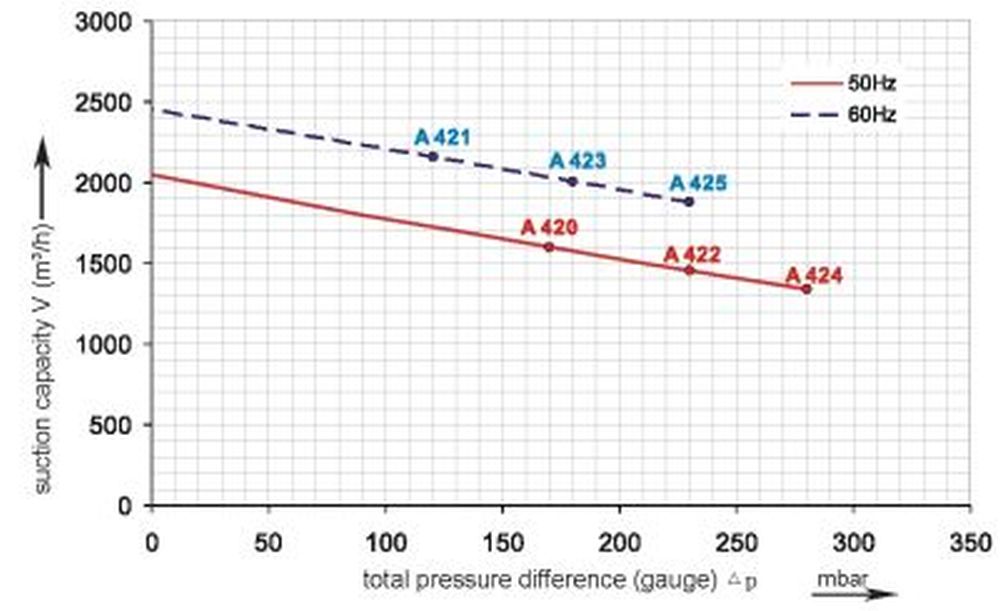

Modell	Kurven- punkt	Anzahl Phasen	Motor- leistung [kW]	Energie- effizienz- klasse	Spannung [V]	Strom [A]	Druck- betrieb max. [mbar]	Vakuum- betrieb max. [mbar]
SKV-NDF-2050-3-927	A420	3~	15,0	IE1	345-415 Δ / 600-720 Y	35,0	+170	-160
SKV-NDF-2050-3-937	A422	3~	20,0	IE1	345-415 Δ / 600-720 Y	40,0	+230	-250
SKV-NDF-2050-3-947	A424	3~	25,0	IE1	345-415 Δ / 600-720 Y	52,0	+270	-310
SKV-NDF-2050-3-826	1	3~	15,0	IE2	abverkauft -> Nachfolgemodell: SKV-NDF-2050-3-726
SKV-NDF-2050-3-836	2	3~	18,5	IE2	200-260 Δ / 350-450 Y	32,0	+200	-220
SKV-NDF-2050-3-726	1	3~	17,3	IE3	220-240 Δ / 380-420 Y	31,7	+170	-160
SKV-NDF-2050-3-P36	2	3~	21,3	IE3	190-210 YY / 220-240 Δ / 380-420 Y	38,3	+230	-250
SKV-NDF-2050-3-P46	3	3~	25,3	IE3	190-210 YY / 220-240 Δ / 380-420 Y	46,5	+280	-310

Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

FU-Betrieb:

Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie
Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

Zubehör

Ansaugfilter G 4''

Ansaugfilter (mit Metallhaube) G 4" für Seitenkanalverdichter geeignet für: Seitenkanalverdichter im Druckbetrieb Funktion: Die Seitenkanalverdichter arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher ist der Einsatz eines Filters obligatorisch. technische Daten: Luftmenge: 1800 m³/h passend für: SKV-NS-1050SKV-NS-1370SKV-NDF-1940SKV-NDF-2050 (Achtung anderer Anschluss am Verdichter) Achtung: sicherer Anbau des Ansaugfilters an den SKV nur mit 90° Bogen möglich!

Ab € 346,76*

Details

Schalldämpfer G 4'' Metall

Zusatzschalldämpfer für Seitenkanalverdichter mit G 4" Anschlussgewinde geeignet für: Seitenkanalverdichter im Druck- als auch Vakuum-Betrieb Funktion: Die Seitenkanalverdichter sind werksseitig mit Schalldämpfern sowohl am Druck- wie auch am Saugstutzen ausgestattet. Entsprechende Schalldruckpegel der jeweiligen Modelle können den Datenblättern entnommen werden. Je nach Konfiguration können jedoch weitere Schalldämmmaßnahmen notwendig sein. Unsere Zusatzschalldämpfer können einfach in Reihe mit den werkseitigen Schalldämpfern geschaltet werden, die Montage ist hierbei über die werksseitigen Gewindeflansche möglich. Je nach Konfiguration lässt sich mit den kurzen Zusatzschalldämpfern der Schalldruckpegel um ~ 3dB(A) senken, mit den längeren um ~ 5dB(A). technische Daten: Ausführung: Anschluss G 4" (beidseitig) Abmessungen (Durchmesser C / Länge A): 150 mm / 520 mm bzw. 920 mm passend für: SKV-NS-1050 / SKV-NS-1370SKV-ND-1110SKV-NDF-1940 / SKV-NDF-2050

Ab € 126,38*

Details

PUR-Schlauch

PUR - Luftschlauch mit Durchmesser 32 mm - 115 mm geeignet für: Seitenkanalverdichter im Vakuum- als auch Druck-Betrieb Funktion: Die PUR-Schläuche mit Spiralverstärkung sind für viele Anwendungsbereiche geeignet, da sie druck- wie auch vakuumfest sind.Diese Qualität wird z.B. auch zum Fördern von Kunststoffgranulaten verwendet. technische Daten: Ausführung: hochwertiger PUR-Schlauch mit Spiralverstärkung Eigenschaften: innen relativ glatt, außen gewelltflexibelschwer entflammbar (DIN 4102 B1)Temperatur: -40°C bis +90°Cantistatisch < 10⁹ Ohmhoch abriebfestFarbe: transluzent Schlauchdimensionen: DN: 32 / 38 / 40 / 45 / 50 / 60 / 80 / 100 / 115 mm

Ab € 14,10*

Details

Personalisiertes Typenschild

Ihr eigenes Typenschild für Seitenkanalverdichter und Drehschieber-Vakuumpumpen Folgende Optionen sind möglich:- Angabe Ihrer Firmendaten- Auf Wunsch Angabe einer eigenen Modellbezeichnung- Auf Wunsch neutrale (personalisierte) Betriebsanleitung - Neutrale Verpackung und Versand mit Ihrem Lieferschein (farbig auf DIN A4 Papier ausgedruckt) Bitte beachten Sie, dass wir für die Erstellung dieses Typenschilds folgende Vollmacht benötigen!

€ 15,00*

Details

Durchgangsfilter G 4''

Durchgangsfilter für Seitenkanalverdichter und Drehschieber-Vakuumpumpen mit G 4" Anschlussgewinde geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen im Vakuum-Betrieb Funktion: Der Einsatz eines Filters zum Schutz der Seitenkanalverdichter wie auch der Drehschieber-Vakuumpumpen ist obligatorisch. Die Pumpen arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher würde eindringender Schmutz das Gerät beschädigen. Bei den Drehschieber-Vakuumpumpen würde es zusätzlich zur Verschmutzung der Betriebsmittel führen. technische Daten: Luftmenge: 1200 m³/h passend für: G 2 1/2": SKV-NS-700 / SKV-NDF-900 G 4": SKV-NS-1050 / SKV-NS-1370SKV-ND-1110SKV-NDF-1940 / SKV-NDF-2050 Achtung: die Durchgangsfilter werden standardmäßig ohne Anbauteile ausgeliefert!

Ab € 874,15*

Details

Schlauchadapter G 4''

Funktion: Schlauchadapter für Seitenkanalverdichter mit G 4" Anschlußgewinde technische Daten: Schlauch-Durchmesser: 115 mm Anschlußmaß: G 4" Material: Stahl verzinkt passend für: SKV-NS-1050 bis NS-1370SKV-ND-1110SKV-NDF-1950 / SKV-NDF-2050

€ 18,54*

Details

SKV-NDF-2050-3-826

Inveor M an einem SKV-NS-318 vormontiert

Frequenzumrichter 18,0 kW - Inveor M

geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen Funktion: Ein Großteil (siehe Beschränkungen) unserer Seitenkanalverdichter lässt sich mit Frequenzumrichter betreiben.Auf diese Weise lassen sich modellabhängig die möglichen Betriebspunkte durch Variation der Frequenz erweitern. technische Daten: Leistung: 18,0 kW (400 V) Nennstrom Ausgang (eff.): 40,0 A Ausstattung: - verschiedene Bedienmöglichkeiten wählbar (siehe Optionen)- schnelle und einfache Konfiguration- EMV nach DIN-EN-61800-3: C2- Schutzart: IP 65 (ab 11 kW: IP 55)- Kühlung: passiv gekühlt (ab 11 kW: aktiv gekühlt)- diverse Schutzfunktionen (siehe Datenblatt)- Eingang für BiMetall-Schalter- integriertes Ethernet und Feldbus-Optionen (auf Anfrage) Ausführung: Frequenzumrichter wird nur am Seitenkanalverdichter angebaut und verkabelt geliefert Optionen: - Standard: mit integriertem Potentiometer ohne Display- MMI-Option: mit integriertem Potentiometer und Display (auf Anfrage)- Tastatur: mit integrieter Folientastatur ohne Display (auf Anfrage) Achtung: nur die SKV-Modelle mit 230/400V (Motorkennzahl -XX6) können von 37 – 87 Hz geregelt werden! die SKV-Modelle mit 400/690V (Motorkennzahl -XX7) können nur von 37 – 60 Hz (unter Leistungsverlust) geregelt werden! der Betrieb von Frequenzumrichtern ist nur mit allstromsensitiven FI-Schutzschalter (Typ B) zulässig Frequenzumrichter sind Sonderbestellungen und daher von der Rücknahme ausgeschlossen!

Ab € 2.249,90*

Details
