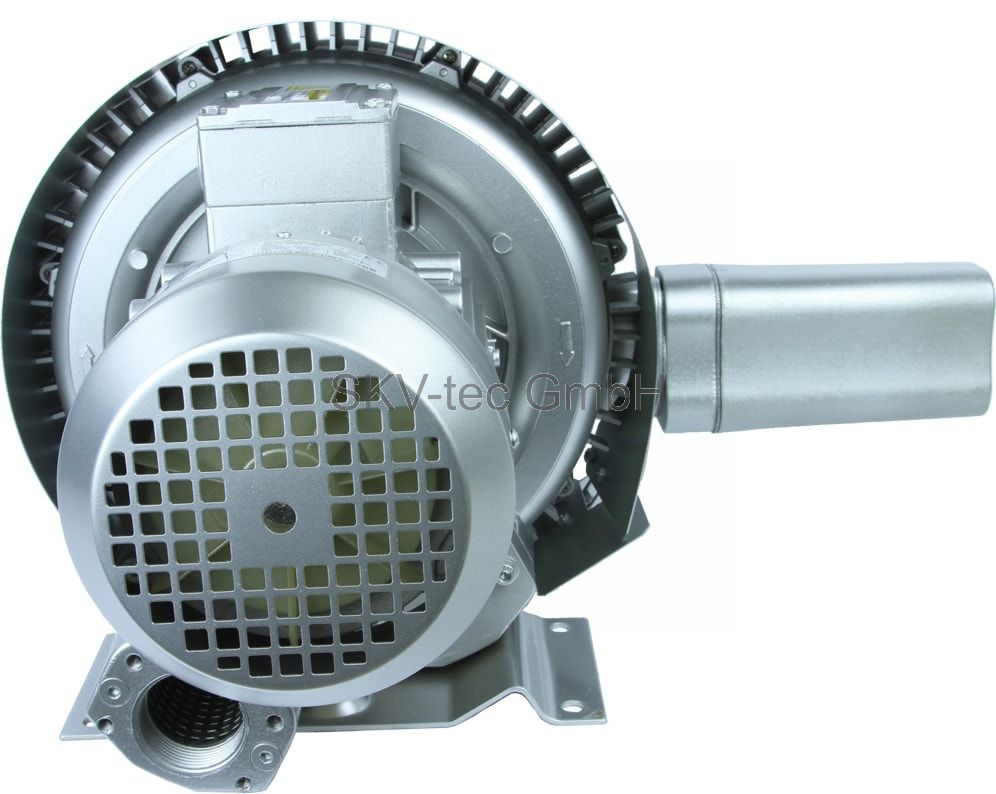

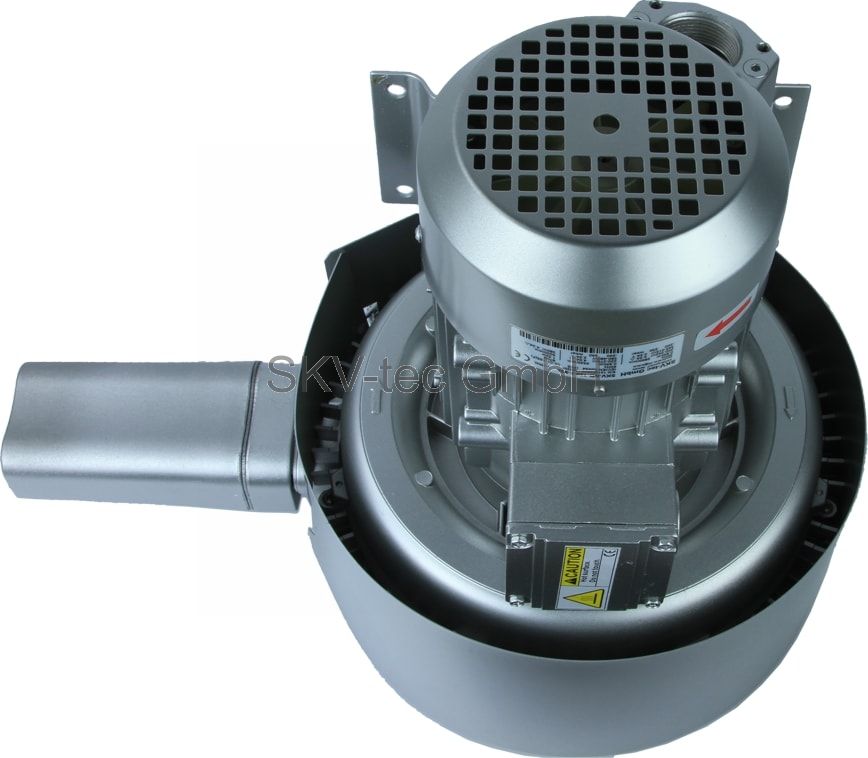

SKV mit 120 m³/h
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
€ 456,00*
|
| Ab 3 |
€ 410,40*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)
Produktnummer:
SKV-ND-120-1-131
Produktinformationen "SKV mit 120 m³/h"
2 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 120 m³/h
Anschlußgewinde: G 1¼"

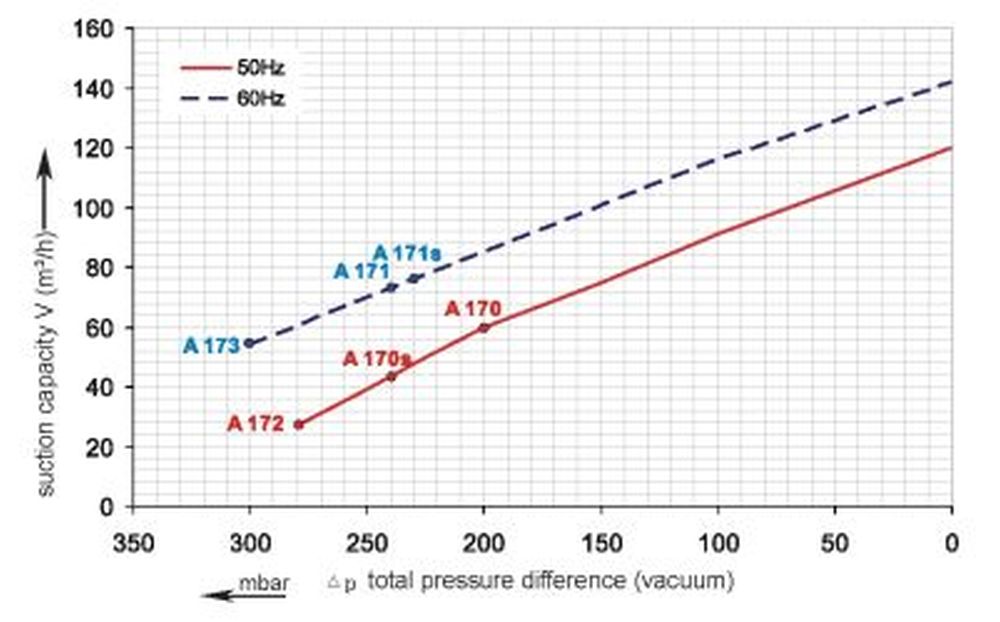

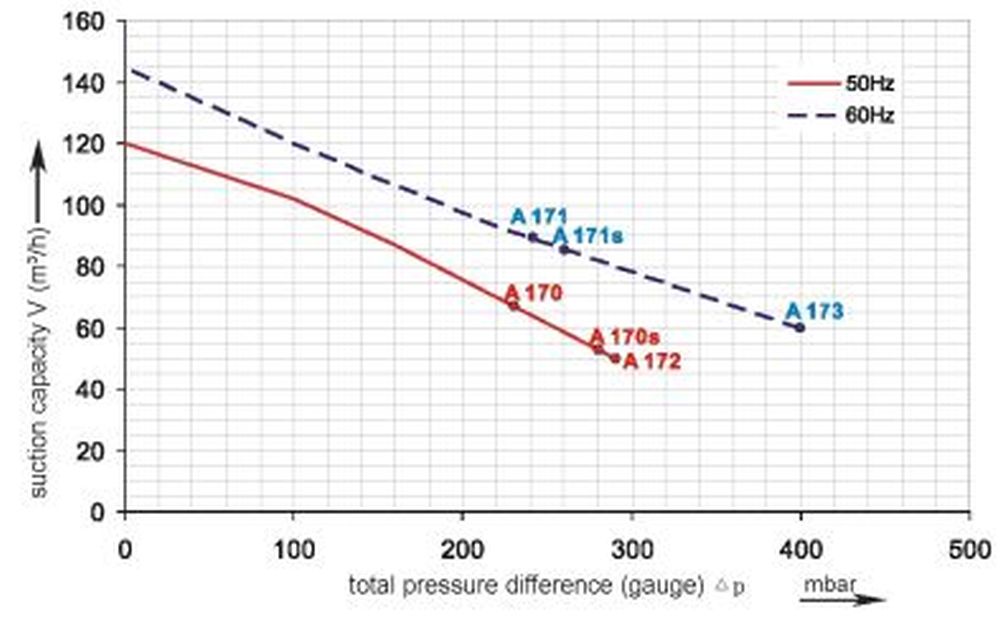

| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |
Druckbetrieb max. [mbar] |
Vakuumbetrieb max. [mbar] |
|
| SKV-ND-120-1-131 |
A170S |
1~ |
1,1 |
- |
230 |
7,3 |
+280 |
-240 |
|
| SKV-ND-120-3-926 |
A170 |
3~ |
0,85 |
IE1 |
200-240 Δ / 345-415 Y |
2,4 |
+230 |
-200 |
|
| SKV-ND-120-3-936 |
A172 |
3~ |
1,3 |
IE1 |
200-240 Δ / 345-415 Y |
3,3 |
+290 |
-280 |
|
| SKV-ND-120-3-816 |
1 |
3~ |
0,75 |
IE2 |
 |
200-260 Δ / 350-450 Y |
1,8 |
+220 |
-200 |
| SKV-ND-120-3-826 |
2 |
3~ |
1,1 |
IE2 |
|
200-260 Δ / 350-450 Y |
2,5 |
+290 |
-260 |
| SKV-ND-120-3-726 |
1 |
3~ |
0,95 |
IE3 |
|
220-240 Δ / 380-420 Y |
2,1 |
+280 |
-250 |
| SKV-ND-120-3-736 |
2 |
3~ |
1,3 |
IE3 |
|
220-240 Δ / 380-420 Y |
2,85 |
+370 |
-280 |
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
FU-Betrieb:
- Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden
⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie - Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden
⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
Downloads
Zubehör
PUR-Schlauch
Ab
€ 14,10*
PUR - Luftschlauch mit Durchmesser 32 mm - 115 mm
geeignet für: Seitenkanalverdichter im Vakuum- als auch Druck-Betrieb
Funktion: Die PUR-Schläuche mit Spiralverstärkung sind für viele Anwendungsbereiche geeignet, da sie druck- wie auch vakuumfest sind.Diese Qualität wird z.B. auch zum Fördern von Kunststoffgranulaten verwendet.
technische Daten:
Ausführung:
hochwertiger PUR-Schlauch mit Spiralverstärkung
Eigenschaften:
innen relativ glatt, außen gewelltflexibelschwer entflammbar (DIN 4102 B1)Temperatur: -40°C bis +90°Cantistatisch < 10⁹ Ohmhoch abriebfestFarbe: transluzent
Schlauchdimensionen:
DN: 32 / 38 / 40 / 45 / 50 / 60 / 80 / 100 / 115 mm
T-Stück G 1¼'' für RV01 / RV02 / RV125
€ 33,99*
geeignet für: Seitenkanalverdichter mit G 1¼" Anschlussgewinde
Funktion: Für die Montage eines Sicherheitsventils (Druck- bzw. Vakuum-) wird ein T-Stück benötigt. Für die direkte Montage am Seitenkanalverdichter ist ein Doppelnippel vorgesehen.
technische Daten:
Anschlüsse:
1x AG 1¼" Anschluss am Seitenkanalverdichter (mittels Doppelnippel)1x IG 1¼" Anschluss des Sicherheitsventils1x IG 1¼" Anschluss der Druck- / Vakuum-Applikation
Material:
Temperguss verzinkt (T-Stück) / PVC-U (Doppelnippel)
geeignet für:
SKV-NS-50 / SKV-NS-70 / SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS (-47 bis -165)alle SKV-HD (-47 bis -165)SKV-HT-120
Schalldämpfer G 1¼'' Metall
Ab
€ 48,20*
Zusatzschalldämpfer für Seitenkanalverdichter mit G 1¼" Anschlussgewinde
geeignet für: Seitenkanalverdichter im Druck- als auch Vakuum-Betrieb
Funktion: Die Seitenkanalverdichter sind werksseitig mit Schalldämpfern sowohl am Druck- wie auch am Saugstutzen ausgestattet. Entsprechende Schalldruckpegel der jeweiligen Modelle können den Datenblättern entnommen werden. Je nach Konfiguration können jedoch weitere Schalldämmmaßnahmen notwendig sein. Unsere Zusatzschalldämpfer können einfach in Reihe mit den werkseitigen Schalldämpfern geschaltet werden, die Montage ist hierbei über die werksseitigen Gewindeflansche möglich. Je nach Konfiguration lässt sich mit den kurzen Zusatzschalldämpfern der Schalldruckpegel um ~ 3dB(A) senken, mit den längeren um ~ 5dB(A).
technische Daten:
Ausführung:
Anschluss G 1¼" (beidseitig)
Abmessungen (Durchmesser C / Länge A):
70 mm / 210 mm bzw. 420 mm
passend für:
SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS / -HD / -HT
Ansaugfilter G 1¼''
Ab
€ 51,58*
Ansaugfilter (mit Metallhaube) G 1¼" für Seitenkanalverdichter
geeignet für: Seitenkanalverdichter im Druckbetrieb
Funktion: Die Seitenkanalverdichter arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher ist der Einsatz eines Filters obligatorisch.
technische Daten:
Luftmenge:
85 m³/h
passend für:
SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120SKV-HS-47 / SKV-HS-66SKV-HD-47 / SKV-HD-66
Achtung: sicherer Anbau des Ansaugfilters an den SKV nur mit 90° Bogen möglich!
Sicherheitsventil RV125 (1¼" / Feder V1)
Ab
€ 55,62*
Sicherheitsventil RV125 für Seitenkanalverdichter mit G 1¼" Anschlussgewinde
geeignet für: Seitenkanalverdichter im Druck- bzw. Vakuumbetrieb
Funktion: Die Seitenkanalverdichter werden sowohl durch den externen Motorlüfter als auch durch die zu fördernde Luft im Seitenkanal gekühlt. Daher ist ein sicherer und ordnungsgemäßer Betrieb nur dann möglich, wenn gewährleistet ist, dass der Seitenkanalverdichter unterhalb der maximal zulässigen Druckdifferenz betrieben wird. Durch den Einsatz eines Sicherheitsventils wird sichergestellt, dass ab einem einstellbarem Differenzdruck immer eine ausreichende Luftmenge für die Kühlung des Aggregats zur Verfügung steht.
technische Daten:
Ausführung:
Druck bzw. Vakuum über Federvorspannung einstellbar(nicht voreingestellt!)
Anwendung:
zur Begrenzung eines maximalen Drucks bzw. Vakuums
Feder:
V1
Gehäusematerial:
Aluminium
Optionen:
- ohne Ansaugfilter: Druck-Betrieb (eingeschränkt auch im Vakuum-Betrieb möglich)- mit Ansaugfilter: Vakuum-Betrieb
passend für:
SKV-NS-80SKV-NS-95SKV-ND-88SKV-ND-120SKV-HS-47 bis -HS-165SKV-HD-47 bis -HD-165
Einbauanleitung
Achtung:
die passenden T-Stücke zum Einbauen mitbestellen
Der Druckbereich kann abhängig vom eingesetzten SKV-Modell und der Betriebsart variieren!
Schlauchadapter D40 mit Flansch Ø64
Ab
€ 11,85*
Funktion: Schlauchadapter für Seitenkanalverdichter mit entsprechenden Lochkreisen
technische Daten:
Schlauch-Durchmesser:
40 mm
50 mm
60 mm
Anschlussmaß:
Ø 64 mm
Ø 72 - 83 mm
Ø 83 mm
passend für:
SKV-NS-55 / -80 / -95SKV-ND-88 / -120alle SKV-HS / -HD / -HT
SKV-NS-145 bis -420SKV-ND-150 bis -320SKV-NDF-500
SKV-NS-210 bis -420SKV-ND-230 bis -320SKV-NDF-500
Material:
Aludruckguss
Personalisiertes Typenschild
€ 15,00*
Ihr eigenes Typenschild für Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Folgende Optionen sind möglich:- Angabe Ihrer Firmendaten- Auf Wunsch Angabe einer eigenen Modellbezeichnung- Auf Wunsch neutrale (personalisierte) Betriebsanleitung - Neutrale Verpackung und Versand mit Ihrem Lieferschein (farbig auf DIN A4 Papier ausgedruckt)
Bitte beachten Sie, dass wir für die Erstellung dieses Typenschilds folgende Vollmacht benötigen!
90°-Bogen für Schalldämpfer (Gr. 2)
€ 22,66*
90°-Bogen für 2-stufige Seitenkanalverdichter zur Umrüstung von senkrechter auf parallele Schalldämpferausrichtung
Flanschgröße:
Gr. 2
passend für:
SKV-ND-88 /SKV-ND-120
Schlauchadapter G 1¼''
Ab
€ 11,85*
Funktion: Schlauchadapter für Seitenkanalverdichter mit G 1¼" Anschlußgewinde
technische Daten:
Schlauch-Durchmesser:
32 mm
38 mm
40 mm
50 mm
60 mm
Anschlußmaß:(ggf. Reduzierung)
1" → 1¼"
1¼"
1¼"
1¼"
1¼"
Material:
PVC-U
Al
PVC-U
PVC-U
PVC-U
passend für:
SKV-NS-55 bis SKV-NS-95SKV-ND-88 bis SKV-ND-120SKV-HS-47 bis SKV-HS-165SKV-HD-47 bis SKV-HD-165SKV-HT-120 und SKV-HT-170
Durchgangsfilter G 1¼'' XL
Ab
€ 83,65*
Durchgangsfilter für Seitenkanalverdichter und Drehschieber-Vakuumpumpen mit G 1¼" Anschlussgewinde
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen im Vakuum-Betrieb
Funktion: Der Einsatz eines Filters zum Schutz der Seitenkanalverdichter wie auch der Drehschieber-Vakuumpumpen ist obligatorisch. Die Pumpen arbeiten für die Verdichtung mit sehr geringen Spaltmaßen, daher würde eindringender Schmutz das Gerät beschädigen. Bei den Drehschieber-Vakuumpumpen würde es zusätzlich zur Verschmutzung der Betriebsmittel führen.
technische Daten:
Luftmenge:
150 m³/h
passend für:
G 1¼":
SKV-NS-55 / SKV-NS-80 / SKV-NS-95 / SKV-ND-88 / SKV-ND-120alle SKV-HS / SKV-HD und SKV-HTSKV-RVP-O-05-0040 bis -0100
Achtung: die Durchgangsfilter werden standardmäßig ohne Anbauteile ausgeliefert!
SKV-ND-120-1-131
Anschlusskabel 230 V
Ab
€ 16,48*
230 V Anschlusskabel für Seitenkanalverdichter
Ausführung:
230 V Stecker mit 3 m oder 5 m Leitung
Motorschutzschalter 6,3 - 10 A (230 V)
Ab
€ 30,38*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Gemäß Norm DIN EN 60204-1 müssen Motoren mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Dies trifft für den Großteil unserer Seitenkanalverdichter zu. Ein Motorschutzschalter stellt sowohl einen Überlastungsschutz als auch einen Kurzschlussschutz für die Kabel- und Leitungen sicher. Kommt es zu einer unzulässigen Stromerhöhung, z.B. durch Überlastung oder Blockierung des Motors, schaltet der Motorschutzschalter alle aktiven Leiter ab. Einen Übertemperaturschutz wie auch Phasenausfallschutz kann ein Motorschutzschalter nicht gewähren, hierfür sind weitere Maßnahmen zu ergreifen.
technische Daten:
Ausführung:
230 V (1~)
Bemessungsstrom:
6 - 10 A
Optionen:
- Motorschutzschalter- Motorschutzschalter mit Kunststoffgehäuse (IP 55)- Motorschutzschalter mit Kunststoffgehäuse und 3 m Anschlusskabel (verkabelt)
SKV-ND-120-3-926
Motorschutzschalter 1,6 - 2,5 A (400 V)
Ab
€ 28,32*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Gemäß Norm DIN EN 60204-1 müssen Motoren mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Dies trifft für den Großteil unserer Seitenkanalverdichter zu. Ein Motorschutzschalter stellt sowohl einen Überlastungsschutz als auch einen Kurzschlussschutz für die Kabel- und Leitungen sicher. Kommt es zu einer unzulässigen Stromerhöhung, z.B. durch Überlastung oder Blockierung des Motors, schaltet der Motorschutzschalter alle aktiven Leiter ab. Einen Übertemperaturschutz wie auch Phasenausfallschutz kann ein Motorschutzschalter nicht gewähren, hierfür sind weitere Maßnahmen zu ergreifen.
technische Daten:
Ausführung:
400 V (3~)
Bemessungsstrom:
1,6 - 2,5 A
Optionen:
- Motorschutzschalter- Motorschutzschalter mit Kunststoffgehäuse (IP 55)- Motorschutzschalter mit Kunststoffgehäuse und 3 m Anschlusskabel (verkabelt)
Anschlusskabel 400 V
Ab
€ 30,90*
400 V Anschlusskabel für Seitenkanalverdichter
Ausführung:
400 V 16A CEE-Stecker mit 3 m oder 5 m Leitung
Hinweis:
Entsprechend Norm EN 60204-1 muss ein Aggregat mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Der Einsatz eines Motorschutzschalters schützt den Motor sowohl gegen Überlastung als auch einen Kurzschluss.Eine direkte Verkabelung ohne Motorschutzschalter ist nur gemäß dieser Norm möglich.
Frequenzumrichter 1,1 kW - Inveor M
Ab
€ 665,51*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Ein Großteil (siehe Beschränkungen) unserer Seitenkanalverdichter lässt sich mit Frequenzumrichter betreiben.Auf diese Weise lassen sich modellabhängig die möglichen Betriebspunkte durch Variation der Frequenz erweitern.
technische Daten:
Leistung:
1,1 kW (400 V)
Nennstrom Ausgang (eff.):
3,1 A
Ausstattung:
- verschiedene Bedienmöglichkeiten wählbar (siehe Optionen)- schnelle und einfache Konfiguration- EMV nach DIN-EN-61800-3: C2- Schutzart: IP 65 (ab 11 kW: IP 55)- Kühlung: passiv gekühlt (ab 11 kW: aktiv gekühlt)- diverse Schutzfunktionen (siehe Datenblatt)- Eingang für BiMetall-Schalter- integriertes Ethernet und Feldbus-Optionen (auf Anfrage)
Ausführung:
Frequenzumrichter wird nur am Seitenkanalverdichter angebaut und verkabelt geliefert
Optionen:
- Standard: mit integriertem Potentiometer ohne Display- MMI-Option: mit integriertem Potentiometer und Display (auf Anfrage)- Tastatur: mit integrieter Folientastatur ohne Display (auf Anfrage)
Achtung:
nur die SKV-Modelle mit 230/400V (Motorkennzahl -XX6) können von 37 – 87 Hz geregelt werden!
die SKV-Modelle mit 400/690V (Motorkennzahl -XX7) können nur von 37 – 60 Hz (unter Leistungsverlust) geregelt werden!
der Betrieb von Frequenzumrichtern ist nur mit allstromsensitiven FI-Schutzschalter (Typ B) zulässig
Frequenzumrichter sind Sonderbestellungen und daher von der Rücknahme ausgeschlossen!
SKV-ND-120-3-936
Motorschutzschalter 2,5 - 4 A (400 V)
Ab
€ 28,32*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Gemäß Norm DIN EN 60204-1 müssen Motoren mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Dies trifft für den Großteil unserer Seitenkanalverdichter zu. Ein Motorschutzschalter stellt sowohl einen Überlastungsschutz als auch einen Kurzschlussschutz für die Kabel- und Leitungen sicher. Kommt es zu einer unzulässigen Stromerhöhung, z.B. durch Überlastung oder Blockierung des Motors, schaltet der Motorschutzschalter alle aktiven Leiter ab. Einen Übertemperaturschutz wie auch Phasenausfallschutz kann ein Motorschutzschalter nicht gewähren, hierfür sind weitere Maßnahmen zu ergreifen.
technische Daten:
Ausführung:
400 V (3~)
Bemessungsstrom:
2,5 - 4,0 A
Optionen:
- Motorschutzschalter- Motorschutzschalter mit Kunststoffgehäuse (IP 55)- Motorschutzschalter mit Kunststoffgehäuse und 3 m Anschlusskabel (verkabelt)
Anschlusskabel 400 V
Ab
€ 30,90*
400 V Anschlusskabel für Seitenkanalverdichter
Ausführung:
400 V 16A CEE-Stecker mit 3 m oder 5 m Leitung
Hinweis:
Entsprechend Norm EN 60204-1 muss ein Aggregat mit einer Bemessungsleistung über 0,5 kW gegen unzulässige Erwärmung geschützt werden. Der Einsatz eines Motorschutzschalters schützt den Motor sowohl gegen Überlastung als auch einen Kurzschluss.Eine direkte Verkabelung ohne Motorschutzschalter ist nur gemäß dieser Norm möglich.
Frequenzumrichter 1,5 kW - Inveor M
Ab
€ 694,58*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Ein Großteil (siehe Beschränkungen) unserer Seitenkanalverdichter lässt sich mit Frequenzumrichter betreiben.Auf diese Weise lassen sich modellabhängig die möglichen Betriebspunkte durch Variation der Frequenz erweitern.
technische Daten:
Leistung:
1,5 kW (400 V)
Nennstrom Ausgang (eff.):
4,0 A
Ausstattung:
- verschiedene Bedienmöglichkeiten wählbar (siehe Optionen)- schnelle und einfache Konfiguration- EMV nach DIN-EN-61800-3: C2- Schutzart: IP 65 (ab 11 kW: IP 55)- Kühlung: passiv gekühlt (ab 11 kW: aktiv gekühlt)- diverse Schutzfunktionen (siehe Datenblatt)- Eingang für BiMetall-Schalter- integriertes Ethernet und Feldbus-Optionen (auf Anfrage)
Ausführung:
Frequenzumrichter wird nur am Seitenkanalverdichter angebaut und verkabelt geliefert
Optionen:
- Standard: mit integriertem Potentiometer ohne Display- MMI-Option: mit integriertem Potentiometer und Display (auf Anfrage)- Tastatur: mit integrieter Folientastatur ohne Display (auf Anfrage)
Achtung:
nur die SKV-Modelle mit 230/400V (Motorkennzahl -XX6) können von 37 – 87 Hz geregelt werden!
die SKV-Modelle mit 400/690V (Motorkennzahl -XX7) können nur von 37 – 60 Hz (unter Leistungsverlust) geregelt werden!
der Betrieb von Frequenzumrichtern ist nur mit allstromsensitiven FI-Schutzschalter (Typ B) zulässig
Frequenzumrichter sind Sonderbestellungen und daher von der Rücknahme ausgeschlossen!
Frequenzumrichter 2,2 kW - Inveor M
Ab
€ 846,78*
geeignet für: Seitenkanalverdichter und Drehschieber-Vakuumpumpen
Funktion: Ein Großteil (siehe Beschränkungen) unserer Seitenkanalverdichter lässt sich mit Frequenzumrichter betreiben.Auf diese Weise lassen sich modellabhängig die möglichen Betriebspunkte durch Variation der Frequenz erweitern.
technische Daten:
Leistung:
2,2 kW (400 V)
Nennstrom Ausgang (eff.):
5,6 A
Ausstattung:
- verschiedene Bedienmöglichkeiten wählbar (siehe Optionen)- schnelle und einfache Konfiguration- EMV nach DIN-EN-61800-3: C2- Schutzart: IP 65 (ab 11 kW: IP 55)- Kühlung: passiv gekühlt (ab 11 kW: aktiv gekühlt)- diverse Schutzfunktionen (siehe Datenblatt)- Eingang für BiMetall-Schalter- integriertes Ethernet und Feldbus-Optionen (auf Anfrage)
Ausführung:
Frequenzumrichter wird nur am Seitenkanalverdichter angebaut und verkabelt geliefert
Optionen:
- Standard: mit integriertem Potentiometer ohne Display- MMI-Option: mit integriertem Potentiometer und Display (auf Anfrage)- Tastatur: mit integrieter Folientastatur ohne Display (auf Anfrage)
Achtung:
nur die SKV-Modelle mit 230/400V (Motorkennzahl -XX6) können von 37 – 87 Hz geregelt werden!
die SKV-Modelle mit 400/690V (Motorkennzahl -XX7) können nur von 37 – 60 Hz (unter Leistungsverlust) geregelt werden!
der Betrieb von Frequenzumrichtern ist nur mit allstromsensitiven FI-Schutzschalter (Typ B) zulässig
Frequenzumrichter sind Sonderbestellungen und daher von der Rücknahme ausgeschlossen!
