SKV (HT) mit 170 m³/h
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
€ 2.246,00*
|
| Ab 3 |
€ 2.021,40*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage (Randgebiete in Österreich und andere Länder weichen ab)
Produktnummer:
SKV-HT-170-3-857
Produktinformationen "SKV (HT) mit 170 m³/h"
3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz:
max. Luftmenge: 170 m³/h
Anschlußgewinde: G 1¼"
| Modell | Kurven- punkt |
Anzahl Phasen |
Motor- leistung [kW] |
Energie- effizienz- klasse |
Spannung [V] |
Strom [A] |

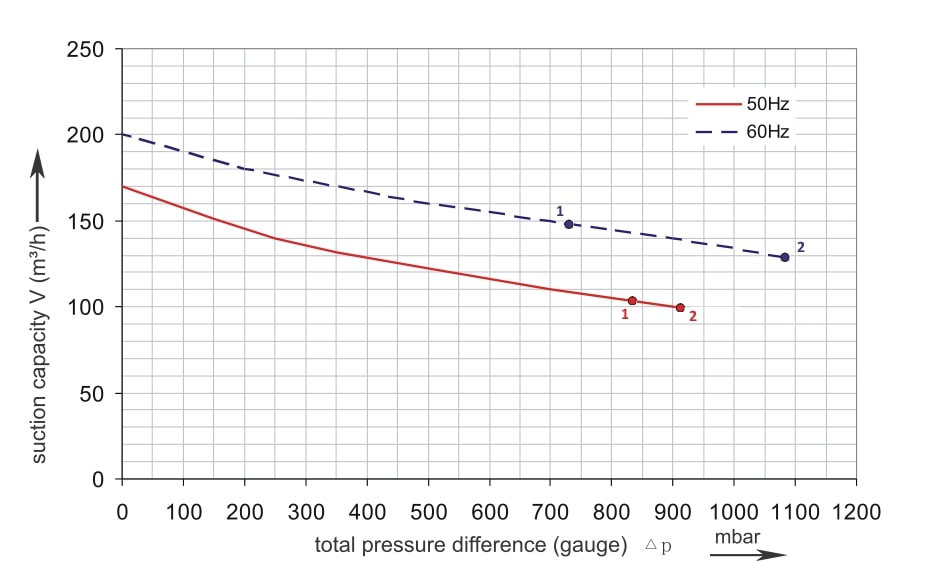

Druck- betrieb max. [mbar] |

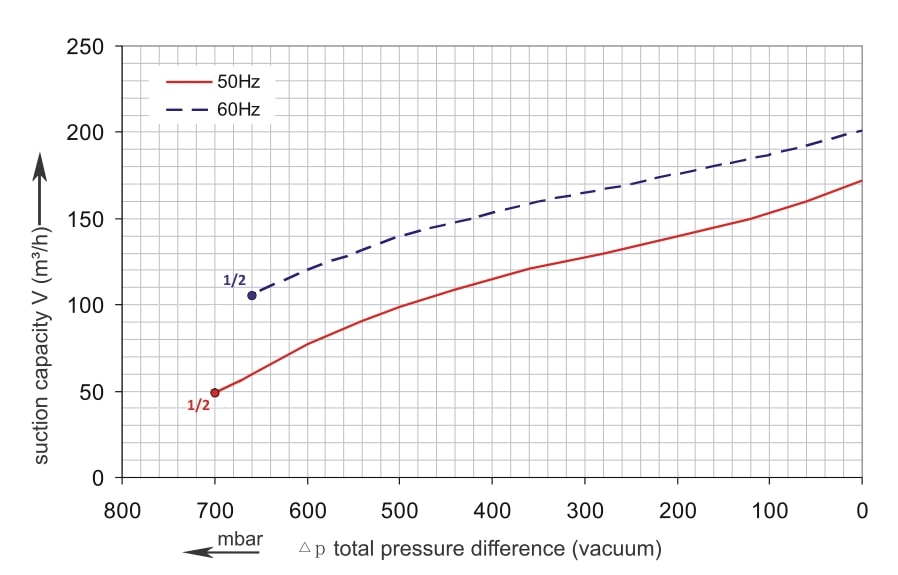

Vakuum- betrieb max. [mbar] |
|
| SKV-HT-170-3-967 |
B240 |
3~ |
7,5 |
IE1 |
345-415 Δ / 600-690 Y |
16,0 |
+910 |
-680 |
|
| SKV-HT-170-3-857 |
1 |
3~ |
5,5 |
IE2 |
 |
350-450 Δ / 610-715 Y |
10,2 |
+830 |
-700 |
| SKV-HT-170-3-867 |
2 |
3~ |
7,5 |
IE2 |
|
abverkauft -> Nachfolgemodell: SKV-HT-170-3-767 |
|||
| SKV-HT-170-3-P56 |
1 |
3~ |
6,3 |
IE3 |
|
190-210 YY / 220-240 Δ / 380-420 Y |
11,8 |
+950 |
-680 |
| SKV-HT-170-3-767 |
2 |
3~ |
8,6 |
IE3 |
|
380-420 Δ / 660-725 Y |
15,5 |
+1050 |
-680 |
Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.

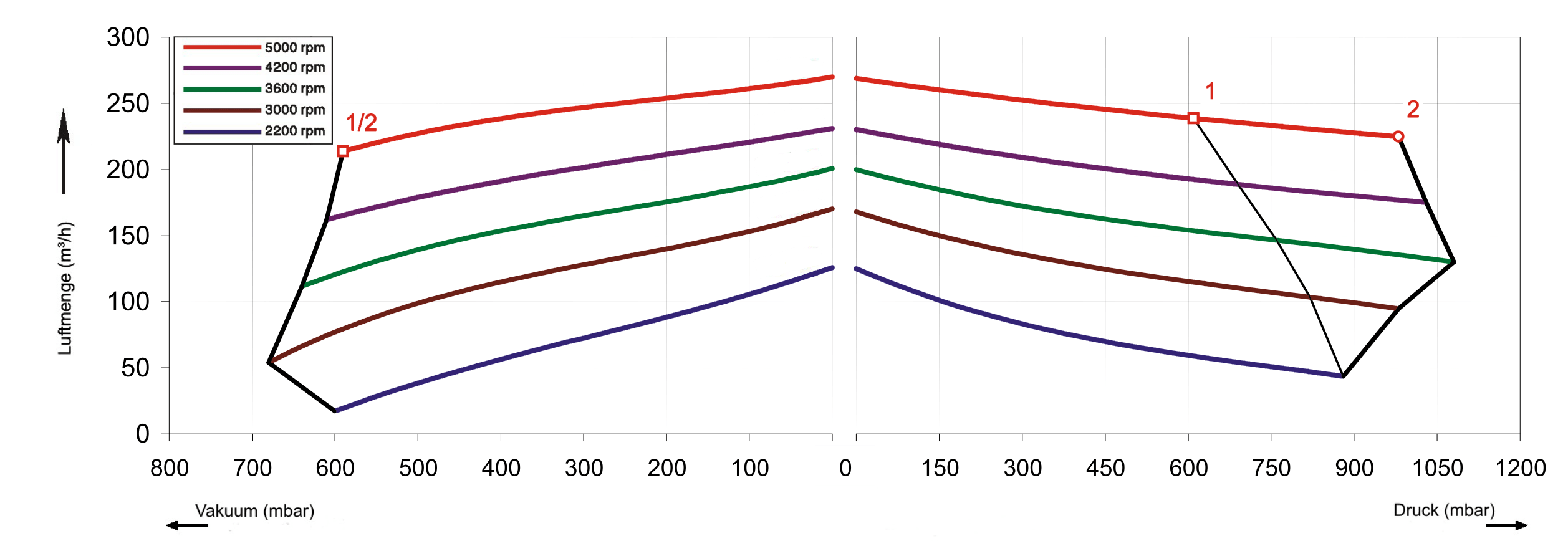

FU-Betrieb:
