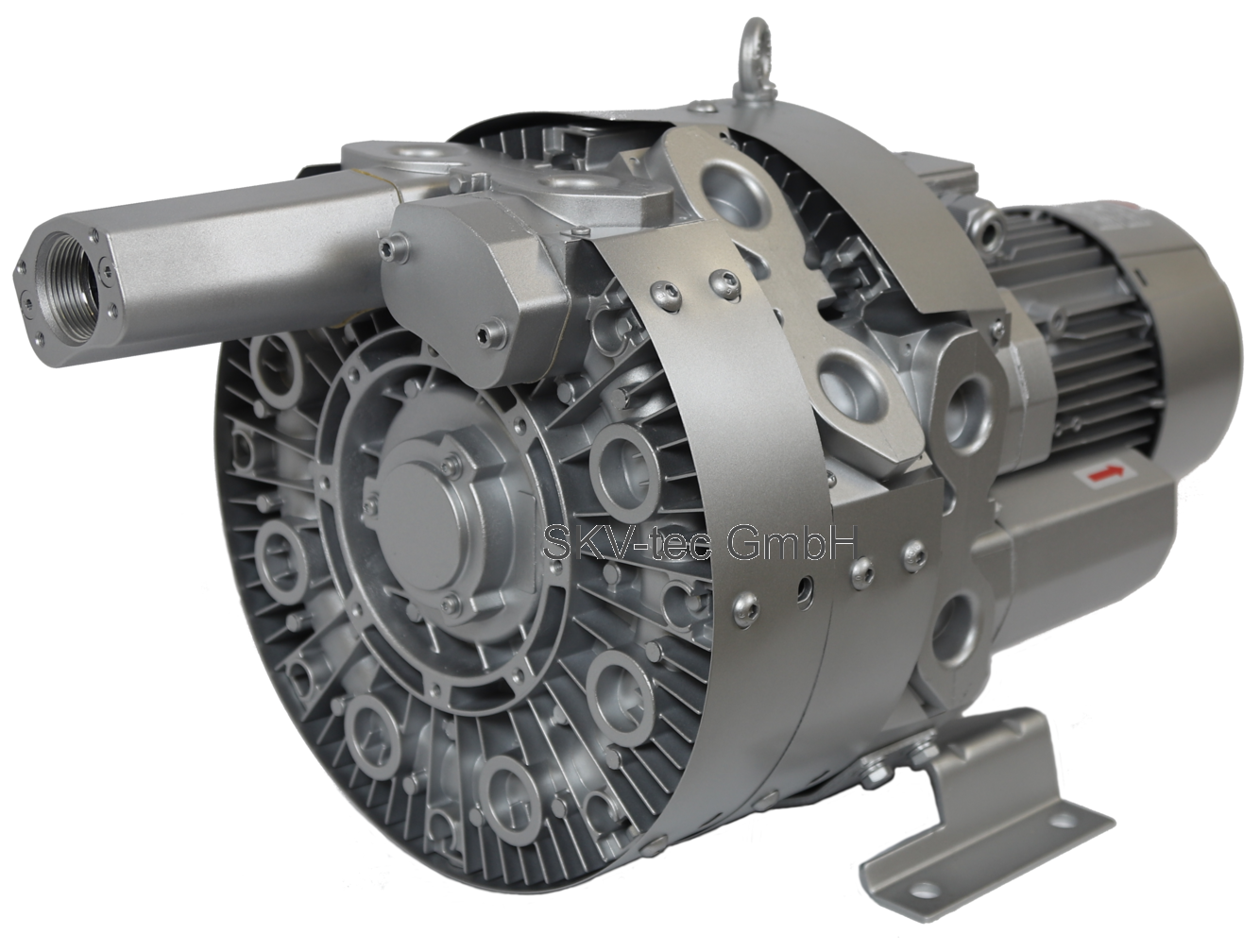

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 65 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-65-3-P56 1 3~ 1,75 IE3 190-210 YY /220-240 Δ / 380-420 Y 3,5 +730 -650 SKV-HT-65-3-766 2 3~ 2,5 IE3 220-240 Δ / 380-420 Y 5,0 +980 -650 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

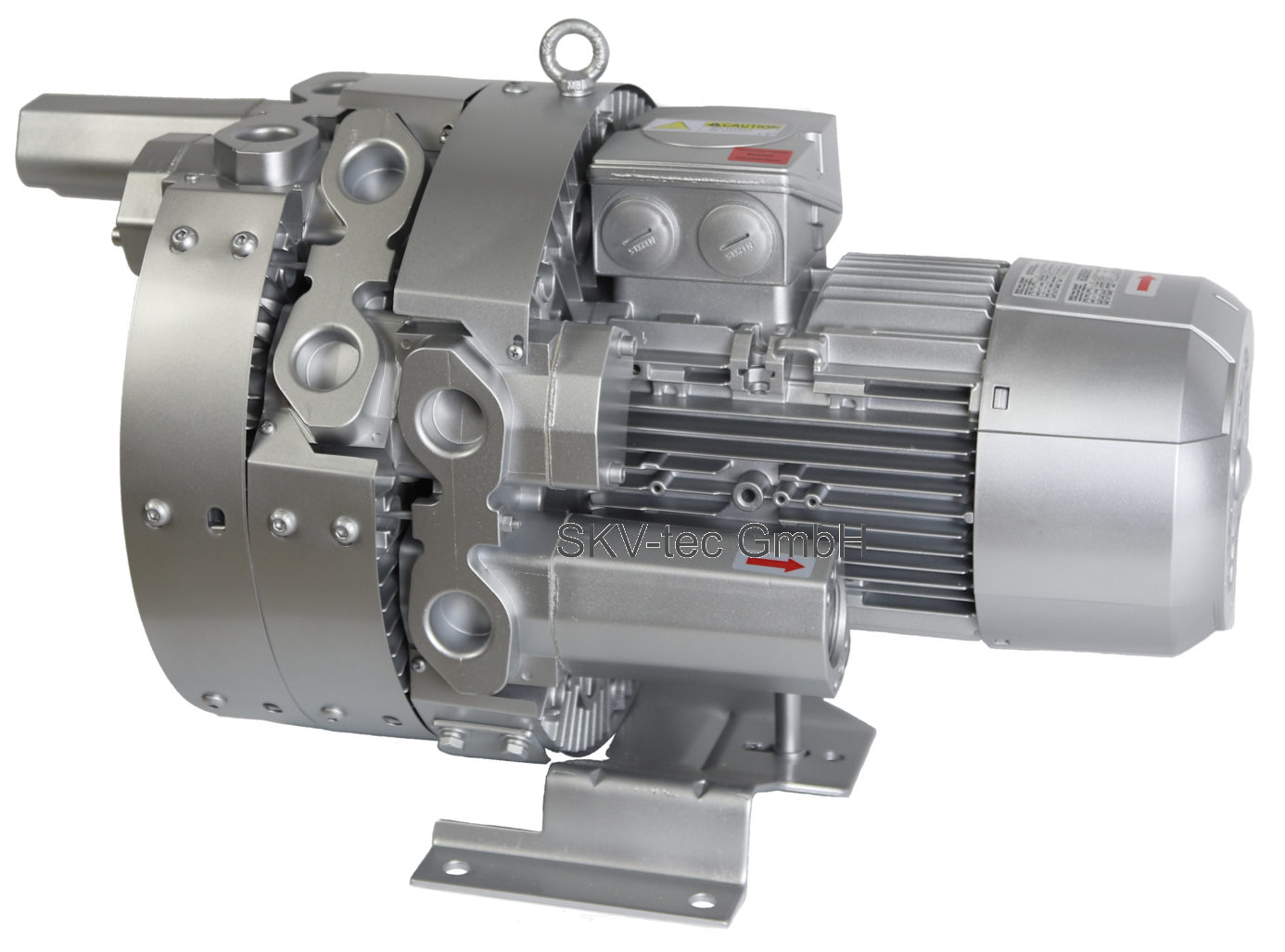

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 87 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-87-3-P36 1 3~ 2,5 IE3 190-210 YY /220-240 Δ / 380-420 Y 5,0 +680 -650 SKV-HT-87-3-746 2 3~ 3,45 IE3 220-240 Δ / 380-420 Y 6,7 +1000 -650 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 120 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-120-3-987 B254 3~ 5,5 IE1 345-415 Δ / 600-690 Y 11,5 +970 -680 SKV-HT-120-3-877 B252 3~ 4,0 IE2 350-450 Δ / 610-715 Y 7,6 +820 -680 SKV-HT-120-3-P66 1 3~ 3,45 IE3 190-210 YY /220-240 Δ / 380-420 Y 6,7 +680 -680 SKV-HT-120-3-P76 2 3~ 4,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 8,6 +950 -680 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 170 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-170-3-967 B240 3~ 7,5 IE1 345-415 Δ / 600-690 Y 16,0 +910 -680 SKV-HT-170-3-857 1 3~ 5,5 IE2 350-450 Δ / 610-715 Y 10,2 +830 -700 SKV-HT-170-3-867 2 3~ 7,5 IE2 abverkauft -> Nachfolgemodell: SKV-HT-170-3-767 SKV-HT-170-3-P56 1 3~ 6,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 11,8 +950 -680 SKV-HT-170-3-767 2 3~ 8,6 IE3 380-420 Δ / 660-725 Y 15,5 +1050 -680 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

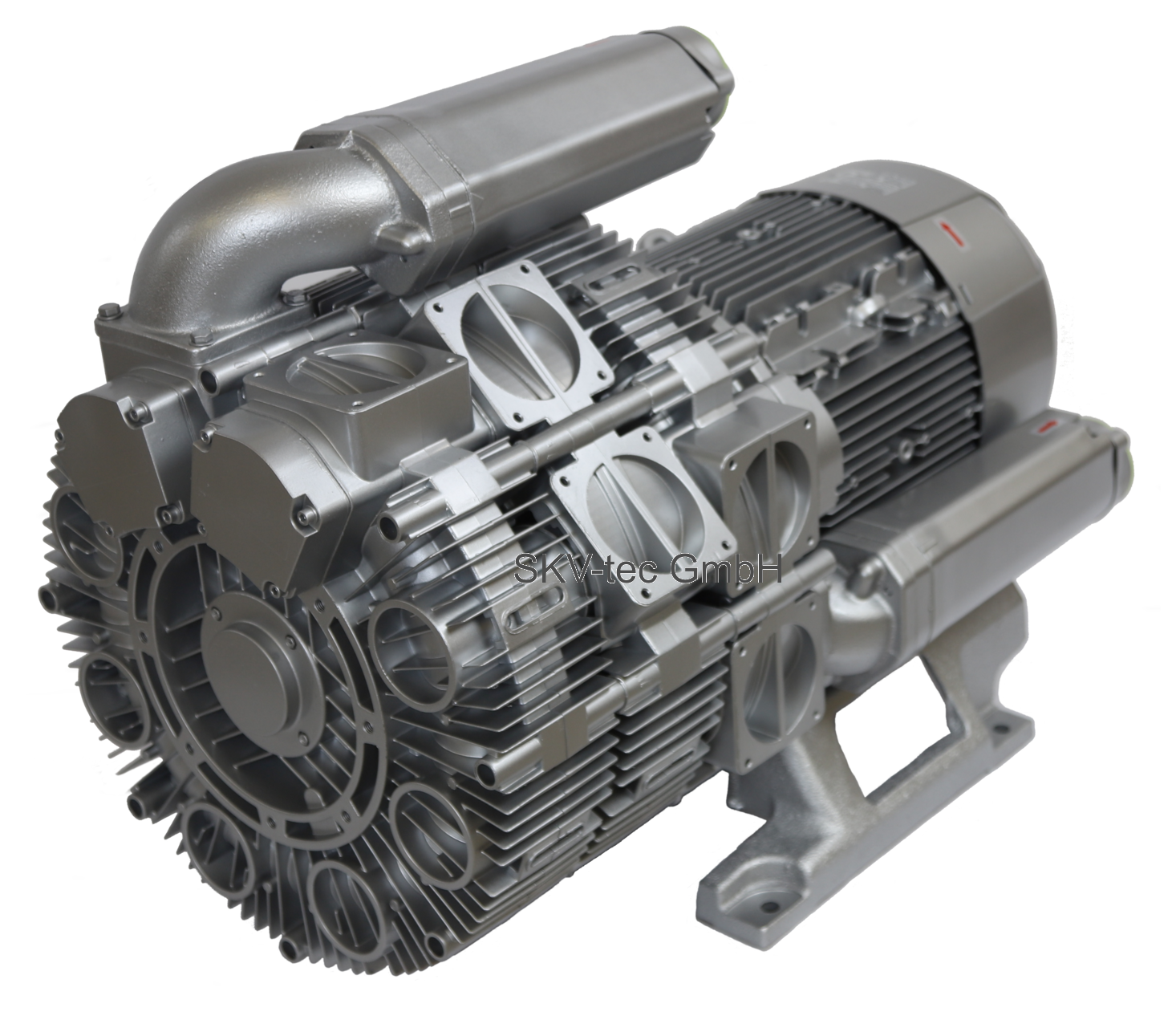

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 225 m³/hAnschlußgewinde: G 2" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-225-3-P36 1 3~ 4,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 8,6 +430 -420 SKV-HT-225-3-746 2 3~ 6,3 IE3 220-240 Δ / 380-420 Y 11,8 +850 -650 SKV-HT-225-3-756 3 3~ 8,6 IE3 220-240 Δ / 380-420 Y 15,5 +1020 -650 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 315 m³/hAnschlußgewinde: G 2½" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-315-3-P46 1 3~ 6,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 11,8 +480 -590 SKV-HT-315-3-756 2 3~ 8,6 IE3 220-240 Δ / 380-420 Y 15,5 +750 -650 SKV-HT-315-3-766 3 3~ 12,6 IE3 220-240 Δ / 380-420 Y 23,3 +1020 -650 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie

3 stufiger Hochdruck-Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 480 m³/hAnschlußgewinde: G 3" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-HT-480-3-P66 1 3~ 12,6 IE3 190-210 YY /220-240 Δ / 380-420 Y 23,3 +640 -610 SKV-HT-480-3-776 2 3~ 17,3 IE3 220-240 Δ / 380-420 Y 31,7 +980 -610 SKV-HT-480-3-P86 3 3~ 21,3 IE3 190-210 YY /220-240 Δ / 380-420 Y 38,3 +1020 -610 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
